規格型號：68669854
頻率：1.0~125.0MHZ

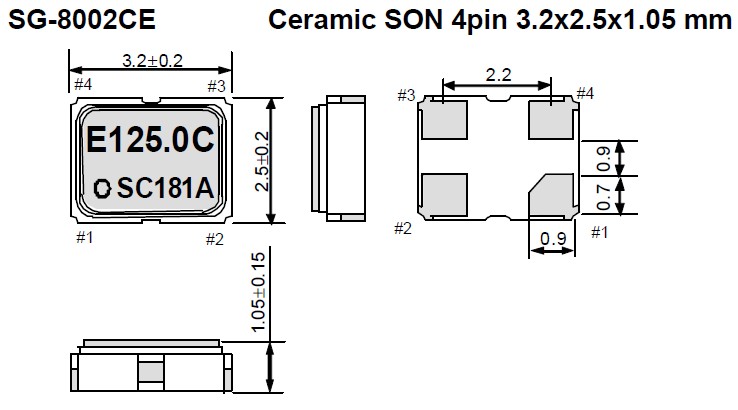

尺寸：3.2*2.5mm
PDF

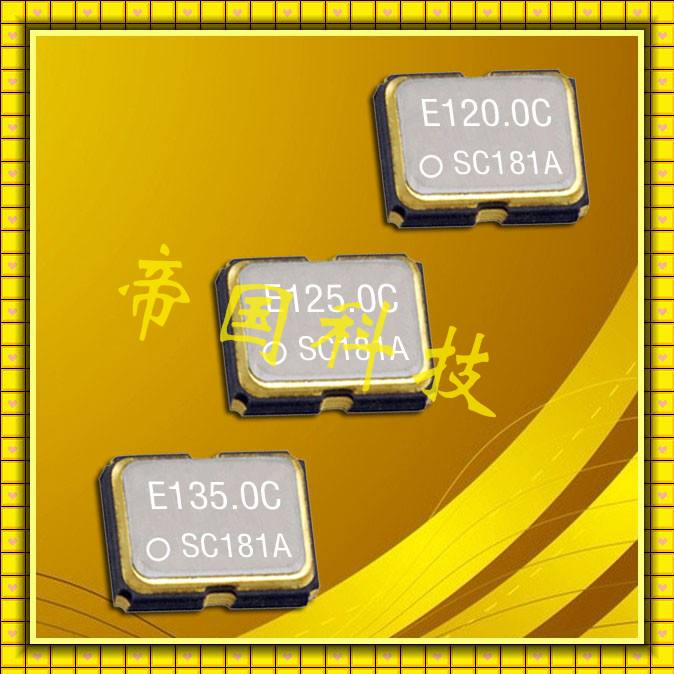

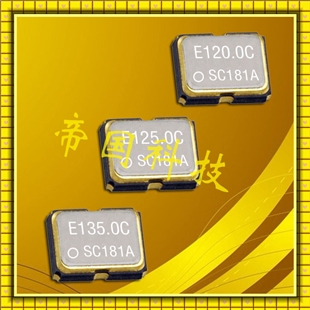

產品描述：SG-8002CE貼片晶振,愛普生振蕩器,家電專用有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋...

SG-8002CE貼片晶振,愛普生振蕩器,家電專用有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點.

晶振參數	符號	SG-8002CE
標準頻率	fo	1.0MHZ to 125.0MHZ
電源電壓	Vcc	4.5V~5.5V
存儲溫度	T_stg	-55℃ ~ +125℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
輸出禁用電流	I_dis	16 mA MAX
待機電流	I_std	50 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	4 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5 ×10^-6 /years Max

在AT切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在. 石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間. 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的(圖).

Only odd number harmonic vibrations can be excited in crystal resonator

愛普生是全球技術領先企業,通過原創的“省、小、精技術”,傾力創建將人、物與信息互聯的新時代.愛普生的主要產品線涵蓋噴墨打印機、數碼打印系統、3LCD投影機以及智能眼鏡、傳感系統和工業機器人,致力于在打印、視覺交流、可穿戴設備、機器人等領域持續創新,超越顧客的期待.
位于日本的精工愛普生公司是愛普生集團的核心企業.愛普生集團在全球設有93家公司,員工近72,000人.愛普生不斷努力減少對環境的影響,為其所在地區的發展做出貢獻,并以此為榮.

環境活動方針通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.
1、創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

2、不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染./3、在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.

3、通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

4、將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

5、通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
