規格型號：18666907
頻率：16.0~80.0MHZ

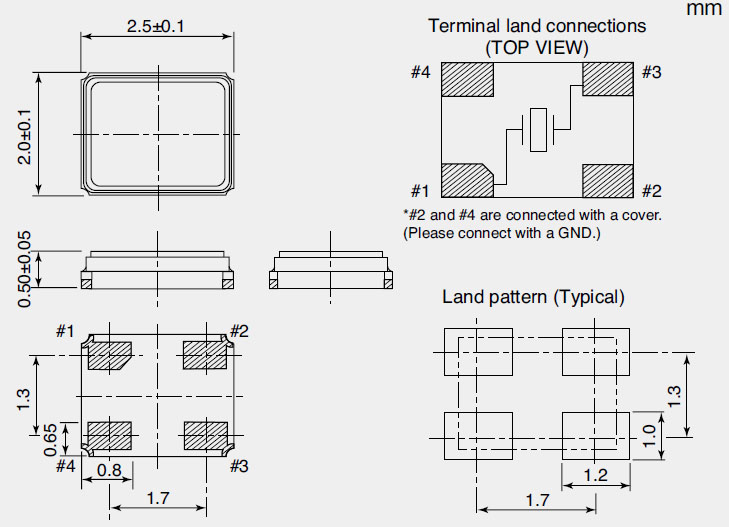

尺寸：2.5*2.0mm
PDF
產品描述：NX3225GA貼片晶振,四腳陶瓷面晶振,日本NDK株式會社,超小型石英晶片的設計：石英晶片的長寬尺寸已要求在0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，...

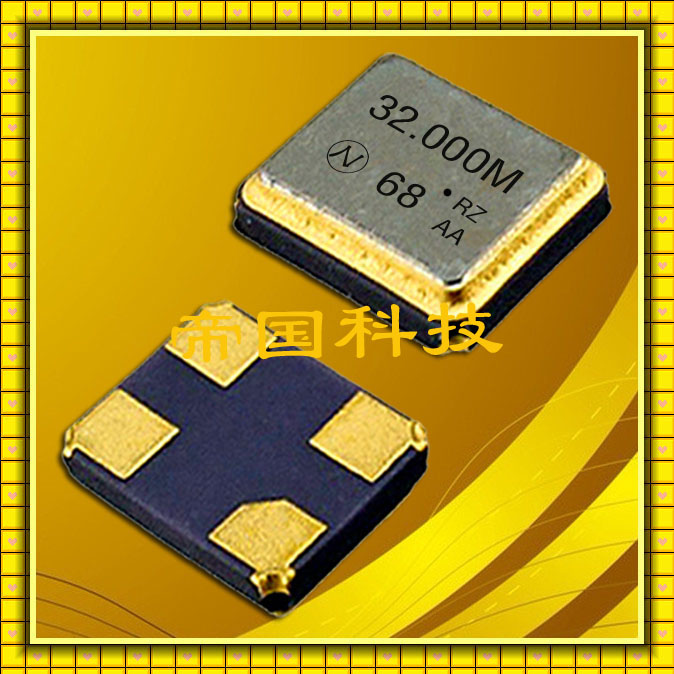

進口NDK貼片晶體,NX2520SA晶振,小型石英晶振,貼片石英晶振2520mm小尺寸系列SMD晶片目前采用了激光切割技術,按照最嚴格的切割機各項設備參數,嚴格挑選各類晶體切割,如：磨料、線切割線、槽輪等,通過以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了晶片的精度,提高了生產效率.小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

晶振參數	NX2520SA
額定頻率范圍	16.00 to 80.00(MHz)
泛波次數	基波
頻率偏差 (25±3℃)	±15×10^-6
頻率溫度特性 (以25℃為基準)	±25×10^-6
工作溫度范圍	-40 to +85℃
儲存溫度范圍	-40 to +85℃
等效串聯電阻(額定頻率：以上～未滿)	Max. 40Ω
驅動功率	10µW (Max. 200µW)
負載電容	8pF

石英產品主要是利用石英材料（水晶）的壓電效應制成的電子原件和器件,壓電效應是一種機電能量互換的現象,壓電效應分為正壓電效應和逆壓電效應,正壓電效應是以機械應力及應變（形變）作用而使物體產生電荷或電壓輸出.逆壓電效應是以電能輸入使之產生機械能或位移（形變）的輸出.如果把交變電壓施加到石英芯片兩個電極之間,當交變電壓的頻率與石英芯片固有頻率一致時,通過逆壓電效應,芯片便產生機械振動,同時又通過正壓電效應而輸出電信號.石英材料的壓電效應是有方向性的,只有在電軸方向才具有壓電效應.石英有天然石英和人造石英.天然石英和人造石英均為多面體形狀.目前電子元器件使用的主要是人造石英材料.主要成分為氧化硅之結晶體SiO2.

使用石英為震蕩源的產品主要有石英晶體諧振器、石英晶體振蕩器.

主要要特點有：高穩定性（年老化率小于+/- 3PPM）、高Q（質量因子）值、低功耗、小體積、易于使用.

產品主要應用于通訊、航空航天、家用電器、數字電視、影音播放、鐘表,計算機業的微處理機、微電腦、終端機,量測設備、自動控制、電話、導航等領域.一般石英晶體諧振器的頻率可從數百赫茲至幾百兆赫茲.

“日本電波工業株式會社（NDK）”為世界最大的石英晶振生產企業之一,同時其在中國蘇州建立的工廠也為中國同類企業中生產規模最大.本公司的產品為晶體諧振器、晶體振蕩器、晶體濾波器、聲表面波濾波器和光學低通濾波器等,被廣泛用于移動通信、辦公自動化、家電、汽車電子等領域.目前移動通信和汽車電子市場的市場份額均為世界第一.

生產企業的使命就是向客戶提供能讓客戶滿意的完美的商品.本集團提出“CS100% =品質第一”,為了能迅速且穩定地提供客戶所要求的品質和性能都優越的商品,我們正在不斷地強化品質保證體制.這一方面的成績就是從特別追求高品質、高信賴性的車載市場的客戶那兒得到了高的評價.本集團正繼續維持著在車載市場的最高份額.

　今后,我們所有的品質活動都將參照車載用途所要求的高品質水平,將全商品的品質水平提高到另一個高度.

　以此,通過展開以ZD(不良為零)為目標的不懈活動,實現最高的品質和最小的成本,來贏得客戶的信賴,并且我們認為這也是提高收益性的捷徑.

NDK電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「NDK電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
