一、概述

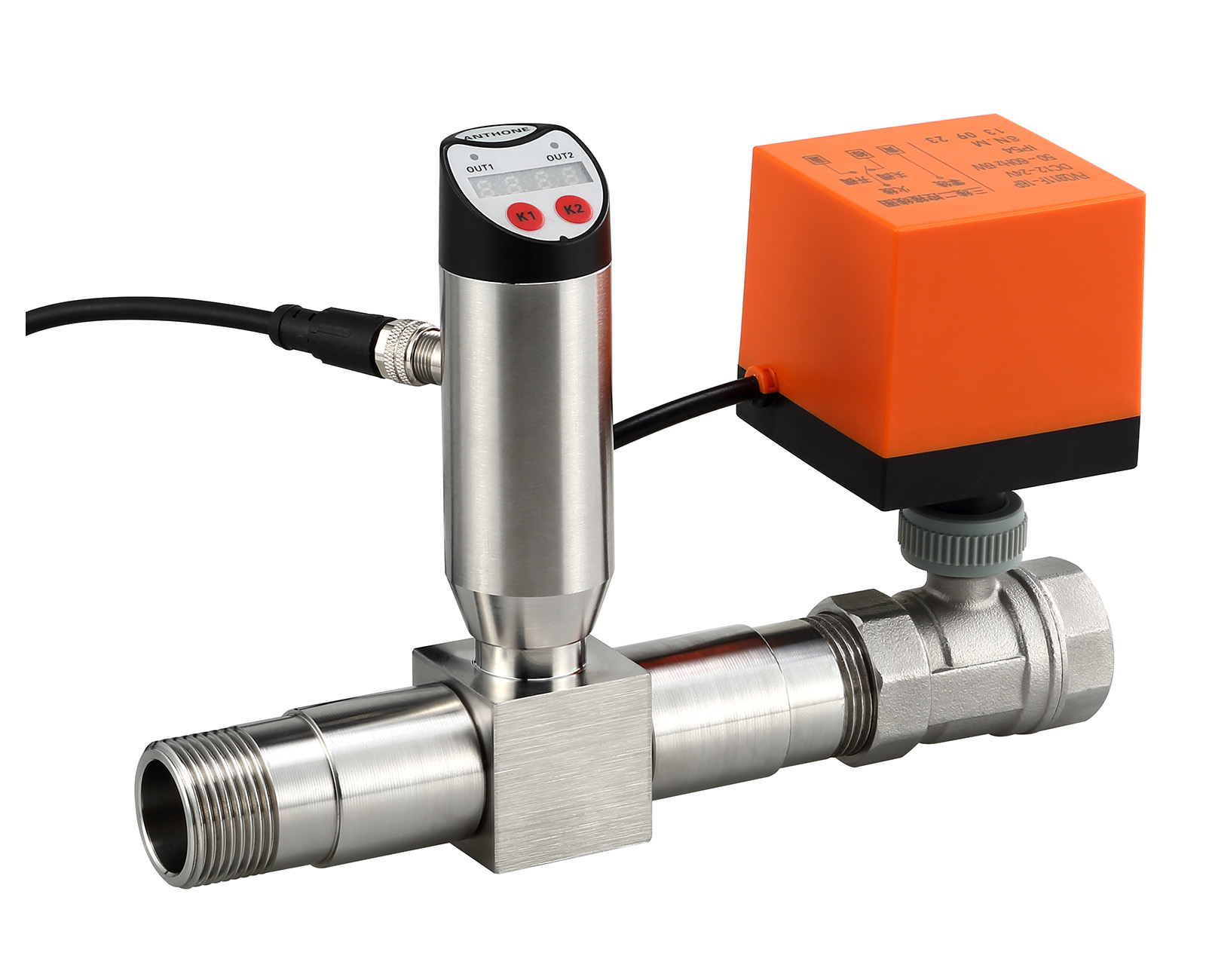

LU-STU-MFC 微型熱式氣體質量流量控制器采用熱擴散原理進行氣體質量流量測量并顯示，通過模糊 PID 算法經兩路推挽式開關輸出直接控制閥門開度，實現瞬時流量給定控制，支持 RS-485 接口標準 MODBUS-RTU 標準通訊信號。
產品為全金屬外殼設計，顯示頭可 330° 旋轉，搭配高亮型 LED，能保證不同安裝方式下的最佳讀數體驗。
二、技術參數
控制型流量計
測量介質：各種氣體（乙炔氣除外）
管徑范圍：DN10~DN40
流速范圍：0.1~50Nm/s（空氣）
精度：±1.5% F.S（最大量程），可選 ±2.5% F.S、±1.0% F.S
供電范圍：DC12~30V
工作溫度：傳感器 - 20~+150℃；儀表（不含傳感器）-20~+60℃
工作壓力：介質壓力≤1MPa
通訊協議：RS485（MODBUS-RTU 協議）
電動球閥
控制方式：正反轉控制
電動扭力：8Nm
濾網整流器
功能：過濾穩流，降低直管段要求
三、選型說明
基礎型號：LU-STU-MFC（微型熱式流量系列號 + 質量流量控制器）
后續選型代號依次對應：管徑、整流等級、供電、精度
1. 管徑代號（含量程上限，空氣，Nm³/h）
015：DN15(G1/2')，26
020：DN20(G3/4')，45
025：DN25(G1')，70
032：DN32(G5/4')，116
040：DN40(G3/2')，180
2. 整流等級代號
L1：最小壓損，流量可達上限 100%，需大于 10 倍管徑直管段
L2：較大壓損，流量可達上限 70%，無需考慮直管段
LX：定制
3. 供電代號 D：24VDC
4. 精度代號 S：2.5%F.S U：1.5%F.S H：1.0%F.S
