一、概述

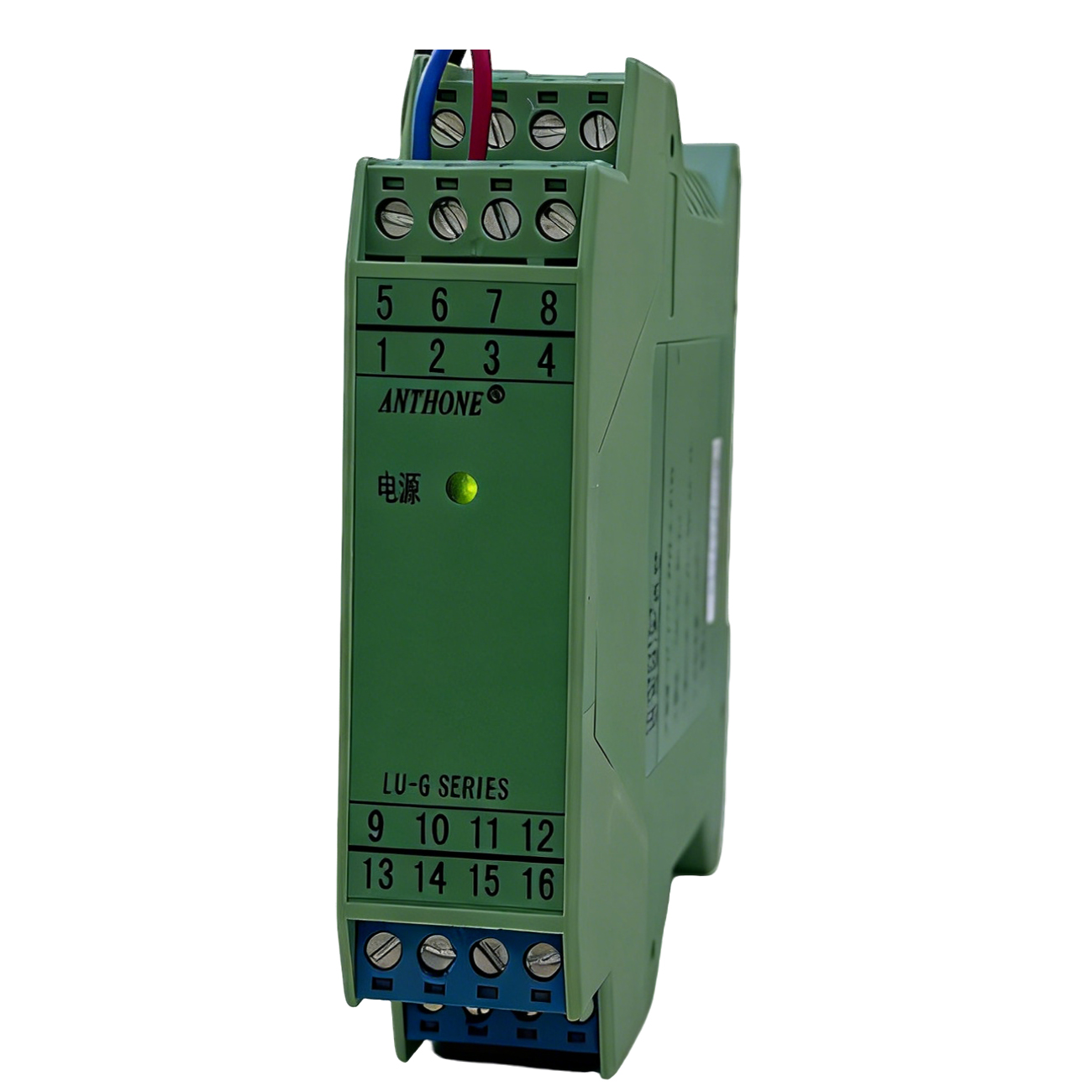

LU-GSZ 智能型熱電阻溫度變送器是自動化控制中用于工業信號變送、轉換隔離、傳輸、運算的儀表，可與各類工業傳感器配合采集信號，經隔離后傳輸，滿足本地監視、遠程數據采集需求。
廣泛應用于半導體、光伏、新能源、機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換，以及 PLC\DCS 等工業測控系統，用于完善和補充系統模擬 I/O 插件功能，提升系統適用性和現場可靠度。
二、技術參數
（一）輸入參數
| 分度號 |
測量范圍 (℃) |
最小量程 (℃) |
| Cu50 |
-50-150 |
50 |
| Cu100 |
-50-150 |
50 |
| Pt10 |
-200-600 |
200 |
| Pt100 |
-200-800 |
50 |
（二）輸出參數
- 輸出電流時：4-20mA（占用隔離器電源），允許負載≤500Ω
- 輸出電壓時：1-5V，允許負載≥10KΩ
（三）環境參數
- 供電電源：DC24V±10%，紋波系數 10% P-P 以下，功耗約 2W
- 使用溫度范圍：-5~+55℃
- 使用濕度范圍：0~90% RH（無冷凝）
- 電源顯示：紅色 LED 燈，供電時常亮
（四）性能指標（相對于滿量程）
- 標準精度：±0.3%
- 溫度系數：±0.015%/℃
- 響應時間：≤0.5S（0→90%）
- 電源電壓變動的影響：±0.1%/ 允許電壓范圍
- 絕緣電阻：輸入 — 輸出 — 電源之間，100MΩ 以上 / DC 500V
- 隔離強度：輸入 - 輸出 - 電源 - 接地之間，DC 1500V 1 分鐘（直流電源）、AC 1500V 1 分鐘（交流電源）
- 負載電阻變化的影響：±0.1%/250Ω
- 上電穩定時間：≤3s
三、選型說明
基礎型號分類
- LU-GSZ11×××：一入一出
- LU-GSZ12×××××：一入二出
- LU-GSZ22×××××：二入二出
