一、概述

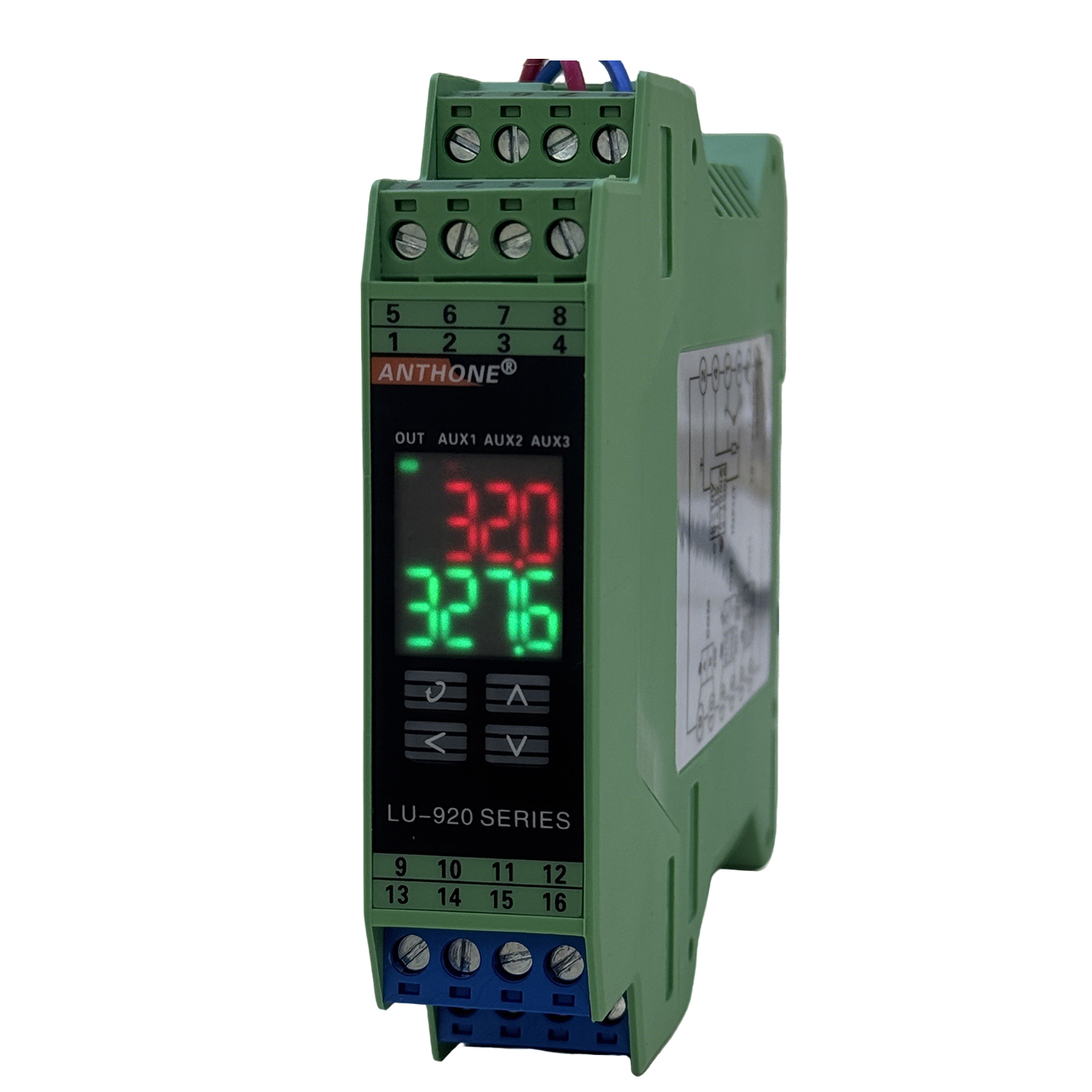

LU-GCL11 一入一出帶報警智能變送器是一種采用全新設計理念的高性能、高可靠性智能型工業調節儀。廣泛應用于化工、陶瓷、冶金、石化、熱處理等行業的溫度、流量、壓力、液位等自動控制系統。
主要特點:
采用先進的 ARM 處理器，處理速度快，接口部件簡單，可靠性穩定性強。
包含了各種常用分度號的熱電偶、熱電阻、標準電壓、標準電流等信號，快速準確的非線性正算法，保證了數字化采樣的精度。
具有標準模擬量變送輸出功能，變送類型、變送范圍自由配置。
雙排 4 位數碼管顯示，人機交互操作，簡單易用，可自由切換輸入信號類型。
抗干擾性能強，通過工業三級電磁兼容測試要求。
二、主要技術指標
輸入規格及量程范圍:
熱電偶：S (-50-1768)、R (-50-1768)、B (250-1820)、K (-200-1372)、N (-200-1300)、E (-200-1000)、J (0-1200)、T (-200-400)
熱電阻：PT100 (-200-800)、Cu50 (-50-150)、Cu100 (-50-150)
標準毫伏信號：自定義 0-100mV
標準電阻信號：自定義 0-500 歐姆
標準電壓信號：0-10V、0-5V、1-5V、自定義 0-10V
標準電流信號：4-20mA、0-10mA、自定義 0-20mA
測量精度：0.2 級 (0.2% FS±1 個字)
冷端補償:±1°C
采樣分辨率：1°C 或 0.1°C
采樣周期：0.5 秒
斷偶斷阻超量程檢測，顯示 5b
輸出方式:
0-10mA 電流輸出 (負載能力 < 1000 歐)
4-20mA 電流輸出 (負載能力 <500 歐姆)
0-20mA 電流輸出 (負載能力 < 500 歐姆)
其他指標:
電源電壓：20-35VDC/85-265VAC
使用環境：溫度 - 10-+60°C，濕度 0-80RH%
整機功耗：小于 3W
