一 概述

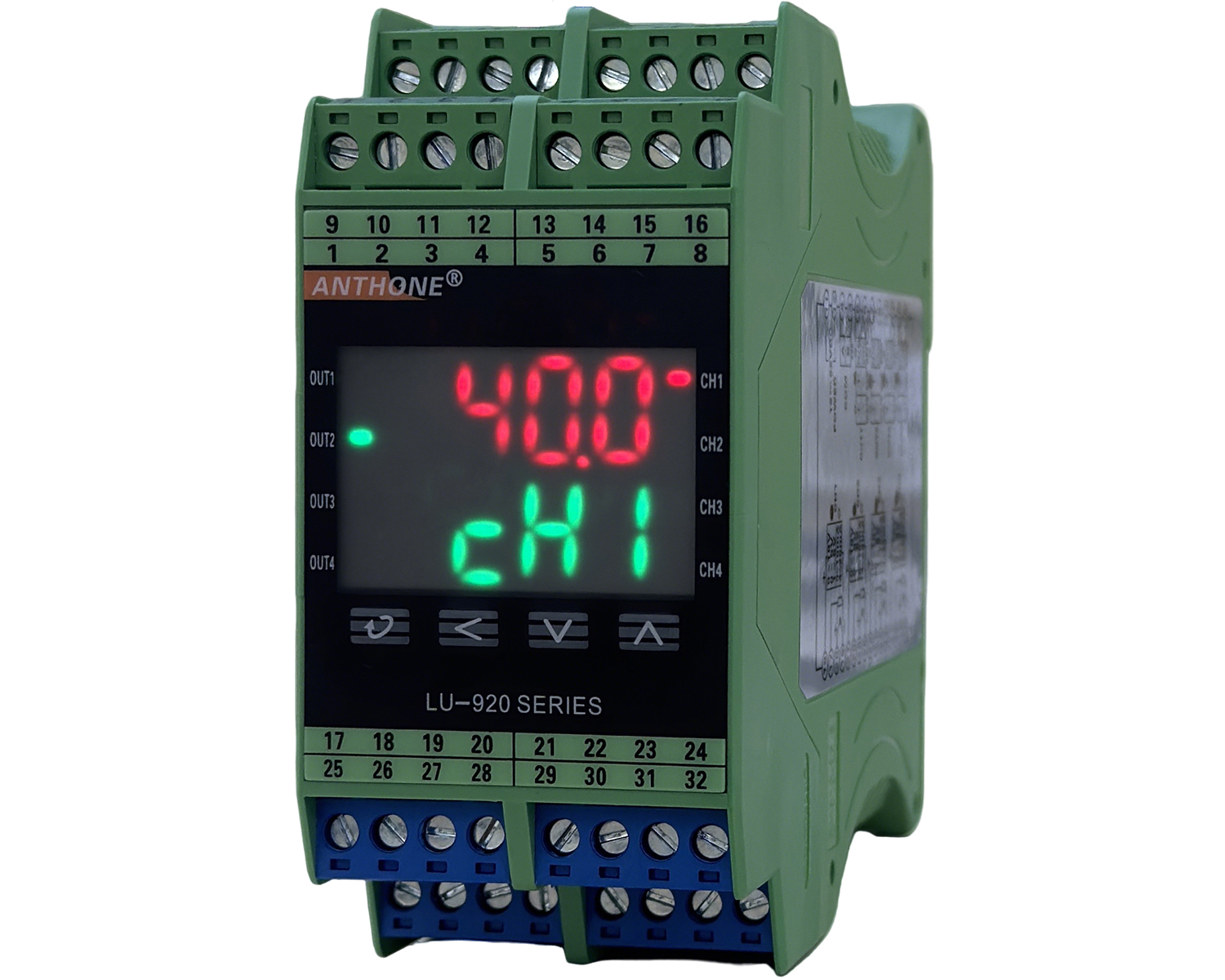

LU-924M04Y四路(LU-924M02Y兩路)測控模塊是一種采用全新設計理念的高性能、高可靠性智能型工業測量控制儀表。專為液位、壓力、溫度傳感器及變送器配接構成各種量程和規格的液位、溫度、壓力測控系統而設計。廣泛應用于半導體、光伏、石油化工、陶瓷、冶金、石化、熱處理等行業。
主要特點：
采用先進的ARM處理器，處理速度快，接口部件簡單，可靠性穩定性強。
包含了各種常用分度號的熱電偶、熱電阻、標準電壓、標準電流等信號，快速準確的非線性校正算法，保證了數字化采樣的精度。
豐富的報警輸出，4組報警寄存器自由組合。
具有標準模擬量變送輸出功能，變送數據源、變送類型、變送范圍自由配置。
雙排4位數碼管顯示，人機交互操作，簡單易用。
即插即用模塊化結構，豐富的輸出規格，適用于各種應用需要。
標配RS485通訊，采用標準MODBUS通訊協議，通用性強，可靠性高。
抗干擾性能強，通過工業三級以上電磁兼容測試要求。
二 主要技術指標
• 輸入規格及量程范圍：
熱電偶：S（-50~1768）、R（-50~1768）、B（250~1820）、K（-200~1372）、N（-200~1300）、
E（-200~1000）、J（-200~1200）、T（-200~400）
熱電阻：PT100（-200~800）、Cu50（-50~150）、Cu100（-50~150）、
標準毫伏信號：自定義0~100mV
標準電阻信號：自定義0~500歐姆
標準電壓信號：0~10V、0~5V、1~5V、自定義0~10V
標準電流信號：4~20mA、0~10mA、自定義0~20mA
• 測量精度：0.2級（±0.2%FS±1個字）
• 冷端補償：±1℃
• 采樣分辨率：1℃或0.1℃
• 采樣周期：0.5秒
• 斷偶斷阻超量程檢測，顯示5b
• 輸出方式：繼電器觸點輸出
0~10mA電流輸出（負載能力<1000歐姆）
4~20mA電流輸出（負載能力<500歐姆）
• 報警功能：5組報警寄存器
5種報警方式選擇（單邊回差上限報警、單邊回差下限報警、雙邊回差的上限報警、雙邊回差的下限報警、故障報警）
• 電源電壓：18-52VDC
• 整機功耗：小于4W
• 使用環境：溫度-10~+60℃，濕度0~80RH%
