規格型號：49631730
頻率：8MHZ
尺寸：3.2*2.5mm
PDF

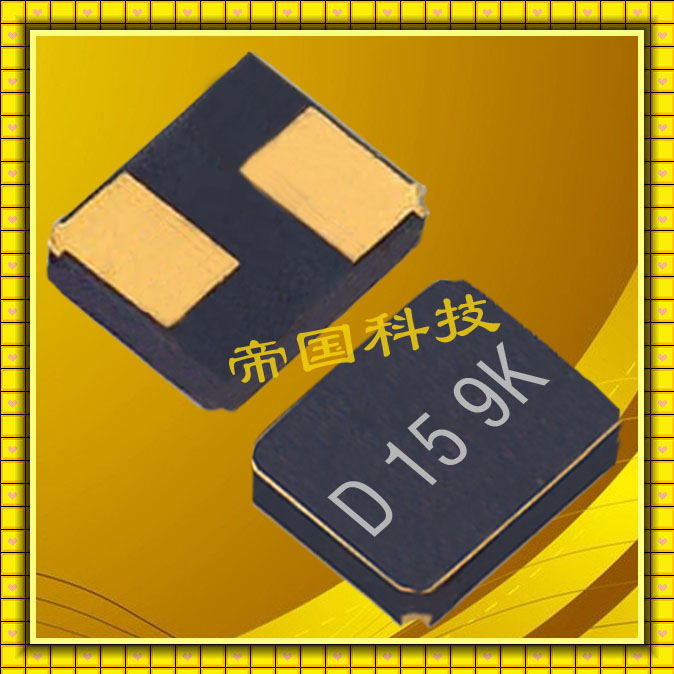

產品描述：1ZCM08000EE0C\8MHZ\DSX320G\3225mm\8pF\50ppm\水晶振動子,尺寸為3225mm,頻率為8MHZ,負載電容為8pF,精度50ppm，日本大真空晶振，KDS晶振，進口無源晶振，2腳陶瓷晶振，貼片晶振，無源貼片晶振，貼片諧振器，水晶振動子...

1ZCM08000EE0C\8MHZ\DSX320G\3225mm\8pF\50ppm\水晶振動子,尺寸為3225mm,頻率為8MHZ,負載電容為8pF,精度50ppm，日本大真空晶振，KDS晶振，進口無源晶振，2腳陶瓷晶振，貼片晶振，無源貼片晶振，貼片諧振器，水晶振動子，高質量晶振，低損耗晶振，安全裝置晶振，車載導航專用晶振，汽車音響晶振，多媒體設備晶振，3225mm貼片晶振，8MHZ無源晶體。
水晶振動子產品主要應用范圍：無鑰匙進入、TPMS、安全裝置等(DSX321GK)，車載導航、汽車音響等多媒體設備(DSX321G)，ECU(發動機、車身控制)、安全關系、車身關系、ABS、EPS等(DSX320GE)等領域。1ZCM08000EE0C\8MHZ\DSX320G\3225mm\8pF\50ppm\水晶振動子.

1ZCM08000EE0C\8MHZ\DSX320G\3225mm\8pF\50ppm\水晶振動子 參數表

項目

型名

DSX321G/DSX320GE

DSX321GK

周波數範囲

7.9 ~9.8MHz

9.8~ 11MHz

11 ~ 12MHz

12 ~ 27MHz

27 ~ 40MHz

40 ~ 64MHz

オーバトーン次數

Fundamental

負荷容量

8pF, 10pF, 12pF

勵振レベル

10μW(200μW max.)

周波數許容偏差

±30×10−6 (at 25℃)

直列抵抗

400Ω max.

200Ω max.

150Ω max.

120Ω max.

100Ω max.

周波數溫度特性

±100×10−6/ ー 40 ~＋125℃(Ref. to 25℃)

保存溫度範囲

ー 40 ~＋150℃

信頼性仕様

AEC-Q200

梱包単位 (1)

3000pcs./reel(φ180)

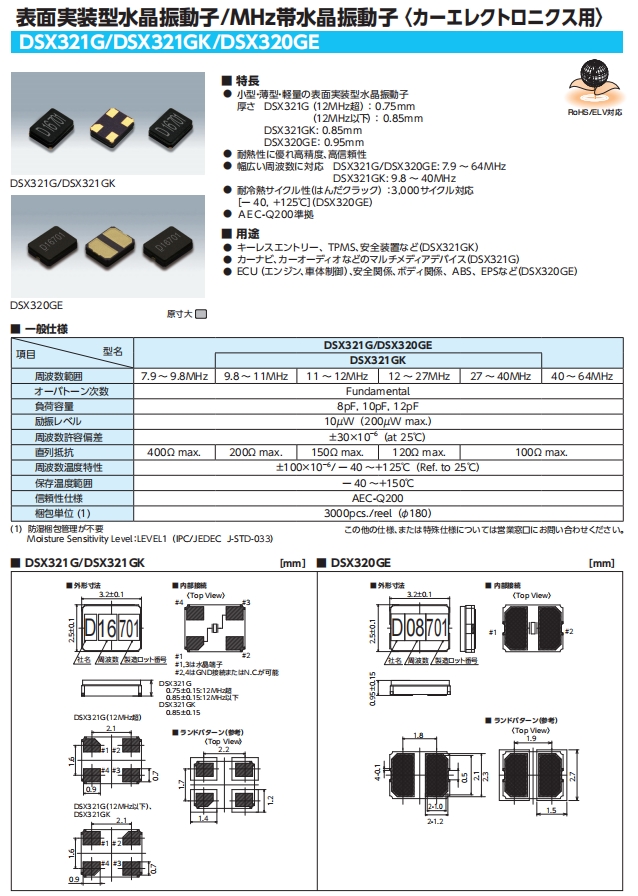

1ZCM08000EE0C\8MHZ\DSX320G\3225mm\8pF\50ppm\水晶振動子 尺寸圖

特點：

●小型、超薄、輕量的表面貼裝晶體振蕩器

厚度DSX321G(超過12mhz): 0.75mm

(12mhz以下):0.85mm

dsx321gk: 0.85mm

DSX320GE: 0.95mm

●耐熱性好，高精度，高可靠性

●支持廣泛頻率DSX321G/DSX320GE: 7.9~64mhz

DSX321GK: 9.8~40mhz

●耐冷熱循環性(焊錫裂紋):3000循環對應

[- 40~+125℃](DSX320GE)

●AEC-Q200兼容

更多相關的日本大真空晶振型號

品牌	原廠代碼	型號	尺寸	頻率	負載/電壓	精度
KDS晶振	1ZN326000AB0A	DSX221SH	2520	26.000MHZ	7PF	10PPM
KDS晶振	ZC13727	DSX221SH	2520	24.000MHZ	10PF	30ppm
KDS晶振	1CX40000EE1O	DSX840GA	8045	40.000MHZ	18PF	50ppm
KDS晶振	1C707600CC1B	DSX530GA	5032	7.600MHZ	10PF	30PPM
KDS晶振	1C736864CC1A	DSX530GA	5032	36.864MHZ	8PF	25PPM
KDS晶振	1HX12288CD1A	DSX840GA	8045	12.288MHZ	20PF	30PPM
KDS晶振	1ZCT24000BD0A	DSX320GE	3225	24.000MHZ
KDS晶振	1CG12288EE1C	DSX630G	6035	12.288MHZ
KDS晶振	1ZCM28636AC0A	DSX320G	3225	28.6364MHZ	8PF	10PPM
KDS晶振	1ZNY12000BC0C	DSX321SH	3225	12.000MHZ	12PF
日本大真空晶振	1ZCV27600BZ0A	DSX321GK	3225	27.6MHZ	10PF	20PPM
KDS晶振	1CG27000BC1L	DSX630G	6035	27.000MHZ	8PF	20PPM
KDS晶振	1ZNY24000BC0E	DSX321SH	3225	24.000MHZ		0
KDS晶振	1ZNY28636BC0A	DSX321SH	3225	28.63636MHZ	0	0
KDS晶振	1ZCM08000EE0C	DSX320G	3225	8MHZ	8PF	50PPM
KDS晶振	1ZN240000LB0A	DSX221SH	2520	40.000MHZ	10PF	5
KDS晶振	1ZCM080000EE0A	DSX320G	3225	8.000MHZ	8PF	20PPM
KDS晶振	1C710000CE1A	DSX530GA	5032	10.000MHZ
KDS晶振	1ZCG14318CK1A	DSX530GK	5032	14.31818MHZ
KDS晶振	1ZCG25000CK1A	DSX530GK	5032	25.000MHZ
KDS晶振	1ZCM12288EE0B	DSX320G	3225	12.288MHZ
KDS晶振	1ZCM24545AC0A	DSX320G	3225	24.54545MHZ
KDS晶振	1ZNY12000CC0D	DSX321SH	3225	12.000MHZ	-	-
KDS晶振	1ZNY12000AB0C	DSX321SH	3225	12.000MHZ	-	-
KDS晶振	1ZCM08000EK0A	DSX320G	3225	8MHz	8pF	±50ppm
KDS晶振	1ZN324000AC0B	DSX221SH	2520	24.000MHZ	-	-
