規格型號：2090900
頻率：2~60MHZ
尺寸：2.5x2.0x0.8mm
PDF
產品描述：有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,"CSX-252FAE40000000T"產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15μA以下,編帶包裝方式可對應自動搭...

西鐵城晶振創立于1959年7月28日,當時注冊資金高達17億多,所做產品涉及領域較廣,自動車部品,石英晶振,貼片晶振,"CSX-252FAE40000000T",石英晶體振蕩器及水晶片,映像用電子機器,液晶顯示器,光通信用部品,工業機械裝置,精密計測機械,小型精密金屬加工部件等.大多數人只知道日本西鐵城公司是做手表,時鐘產品類的,其實西鐵城公司是一個集團公司,公司有很多個分公司,也生產很多種產品,比如石英晶振系列也是西鐵城的主打產品之一,而且早在2001年就在中國建廠以生產石英晶體表晶32.768KHZ系列為主,當然最出名的,深入中國人腦海里的還是西鐵城的鐘表了.
普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英進口晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

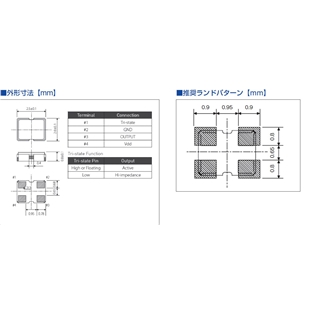

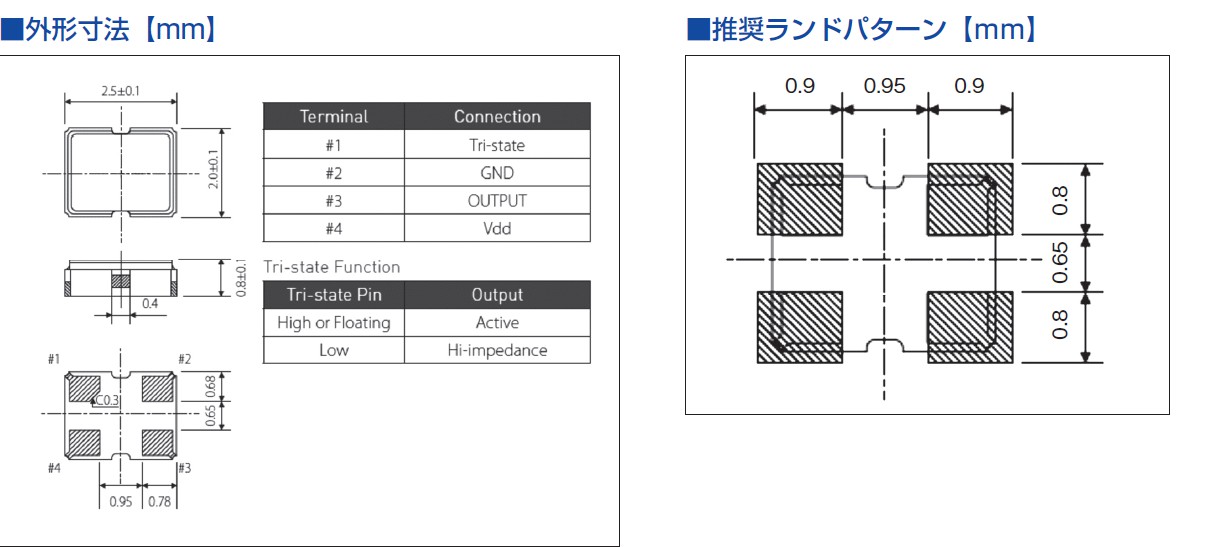

西鐵城晶振參數	符號	CSX-252F規格
公稱頻率	f_nom	2~60MHZ
頻率容許偏差	f_tol	±25ppm，±50ppm
電源電壓	Vdd	1.8V~3.3V
保存溫度范圍	T_stg	−45ºC~+90ºC
工作溫度范圍	T_use	-20℃~+70℃ −40ºC~+85ºC
負載容量	CL	15pF Max
串聯電阻	R1	500MΩ Min
絕對最大激勵等級	DL	100μW Max
并聯電容	C ₀	5.0pF typ
頻率老化程度	f_age	±1x 10^-6

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英耐高溫晶振"CSX-252FAE40000000T"輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個耐高溫晶振的金屬“蓋”,從而破壞密封質量,降低性能.

靜電

過高的靜電可能會損壞貼片手機晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

機械振動的影響

當晶振產品"CSX-252FAE40000000T"存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
